星允派(nebula pi) AD电压采集

173163102

173163102

39 0

在星允派Nebula Pi,使用STM32F103上进行 AD 电压采集,使用 ADC1。

  1. 硬件

确定采集引脚:选择 ADC1 的一个通道对应的 GPIO 引脚, PA(ADC1_IN0)。将需要采集的电压信号连接到该引脚。

参考电压:确保芯片的参考电压(VREF+)稳定,通常连接到 3.3V 电源,VREF-接地。

  1. 软件配置

时钟配置

使能 ADC1 时钟:在 STM32 的时钟控制寄存器中,使能 ADC1 的时钟。在使用 HAL 库的情况下,可以通过__HAL_RCC_ADC1_CLK_ENABLE()函数来实现。

配置 ADC 时钟分频:根据系统时钟和 ADC 的工作频率要求,配置 ADC 的时钟分频系数。

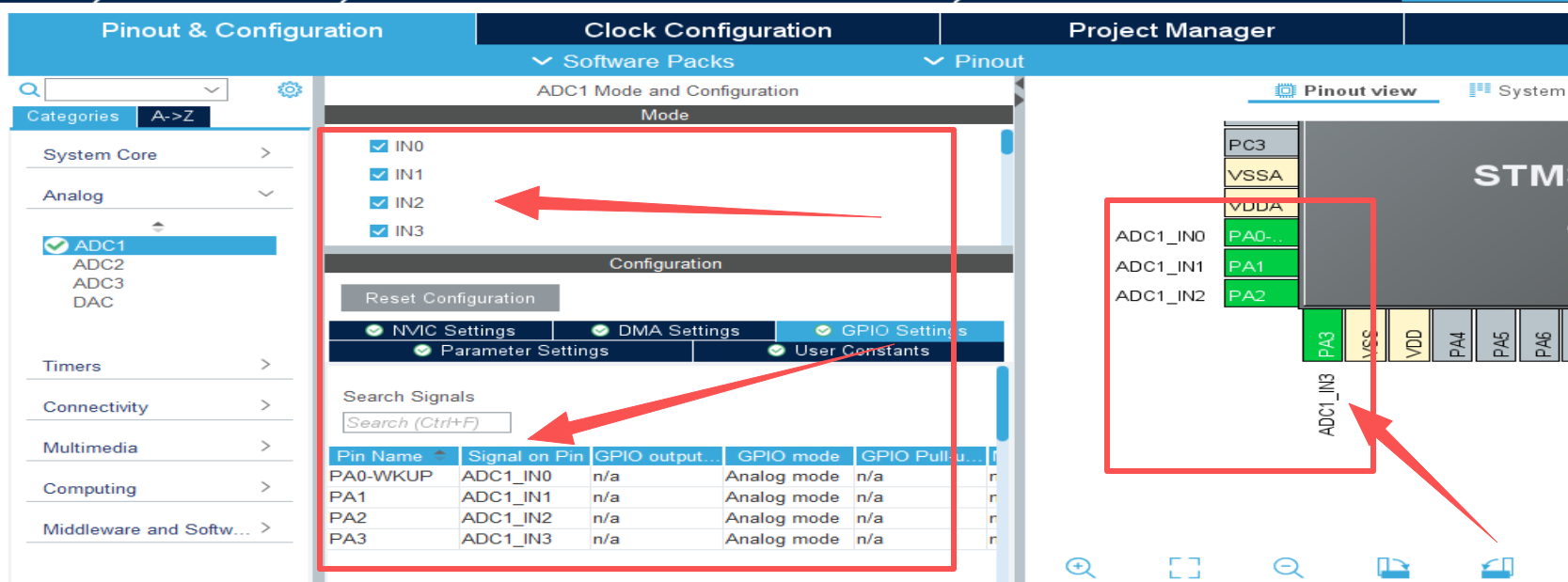

GPIO 配置

设置引脚为模拟输入模式:将对应的 GPIO 引脚 PA配置为模拟输入模式。在 HAL 库中,可以使用 GPIO_InitTypeDef 结构体进行配置,模式选择 GPIO_MODE_ANALOG。

ADC 配置

初始化 ADC 参数:使用 HAL 库的 ADC_InitTypeDef 结构体来配置 ADC 的参数,如扫描模式、连续转换模式、数据对齐方式等。

配置 ADC 通道:选择要使用的 ADC 通道 ADC_CHANNEL_0,并设置采样时间。

校准 ADC:在进行采集之前,对 ADC 进行校准,以提高采集精度。可以使用 HAL_ADCEx_Calibration_Start()函数进行校准。

  1. 数据采集

启动 ADC 转换:使用 HAL_ADC_Start()函数启动 ADC 转换。

等待转换完成:可以通过轮询 HAL_ADC_PollForConversion()函数或者使用中断方式等待转换完成。

读取采集结果:转换完成后,使用 HAL_ADC_GetValue()函数读取采集到的数字值。

4.代码

MX_GPIO_Init();
  MX_DMA_Init();
  MX_ADC1_Init();
  MX_USART1_UART_Init();
  /* USER CODE BEGIN 2 */
    HAL_ADCEx_Calibration_Start(&hadc1);
    HAL_Delay(200);
    HAL_ADC_Start_DMA(&hadc1,(uint32_t*)ADC_buffer,4);


  /* USER CODE END 2 */

  /* Infinite loop */
  /* USER CODE BEGIN WHILE */
  while (1)
  {
    for(int i = 0; i < 4; i++)
    {
        printf("ADCbuffer%d: %d \r\n", i, ADC_buffer[i]);
        HAL_Delay(100);
        printf("ADCValue%d:  %f \r\n", i, (ADC_buffer[i]) * 3.3 / 4095);
        HAL_Delay(100);
        SEGGER_RTT_WriteString(0, "Hello World from SEGGER!666\r\n");
    }

    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
  }


void HAL_ADC_MspInit(ADC_HandleTypeDef* adcHandle)
{

  GPIO_InitTypeDef GPIO_InitStruct = {0};
  if(adcHandle->Instance==ADC1)
  {
  /* USER CODE BEGIN ADC1_MspInit 0 */

  /* USER CODE END ADC1_MspInit 0 */
    /* ADC1 clock enable */
    __HAL_RCC_ADC1_CLK_ENABLE();

    __HAL_RCC_GPIOA_CLK_ENABLE();
    /**ADC1 GPIO Configuration
    PA0-WKUP     ------> ADC1_IN0
    PA1     ------> ADC1_IN1
    PA2     ------> ADC1_IN2
    PA3     ------> ADC1_IN3
    */
    GPIO_InitStruct.Pin = GPIO_PIN_0|GPIO_PIN_1|GPIO_PIN_2|GPIO_PIN_3;
    GPIO_InitStruct.Mode = GPIO_MODE_ANALOG;
    HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);

    /* ADC1 DMA Init */
    /* ADC1 Init */
    hdma_adc1.Instance = DMA1_Channel1;
    hdma_adc1.Init.Direction = DMA_PERIPH_TO_MEMORY;
    hdma_adc1.Init.PeriphInc = DMA_PINC_DISABLE;
    hdma_adc1.Init.MemInc = DMA_MINC_ENABLE;
    hdma_adc1.Init.PeriphDataAlignment = DMA_PDATAALIGN_HALFWORD;
    hdma_adc1.Init.MemDataAlignment = DMA_MDATAALIGN_HALFWORD;
    hdma_adc1.Init.Mode = DMA_CIRCULAR;
    hdma_adc1.Init.Priority = DMA_PRIORITY_LOW;
    if (HAL_DMA_Init(&hdma_adc1) != HAL_OK)
    {
      Error_Handler();
    }

    __HAL_LINKDMA(adcHandle,DMA_Handle,hdma_adc1);

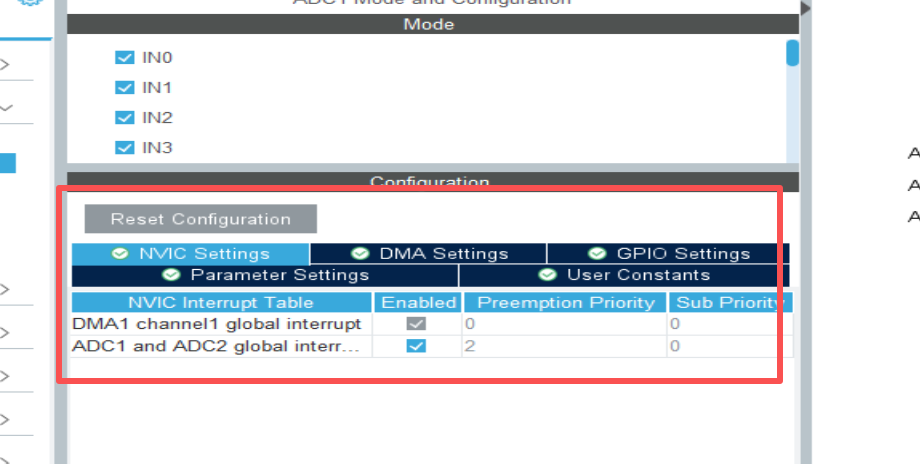

    /* ADC1 interrupt Init */
    HAL_NVIC_SetPriority(ADC1_2_IRQn, 2, 0);
    HAL_NVIC_EnableIRQ(ADC1_2_IRQn);
  /* USER CODE BEGIN ADC1_MspInit 1 */

  /* USER CODE END ADC1_MspInit 1 */
  }
}

void HAL_ADC_MspDeInit(ADC_HandleTypeDef* adcHandle)
{

  if(adcHandle->Instance==ADC1)
  {
  /* USER CODE BEGIN ADC1_MspDeInit 0 */

  /* USER CODE END ADC1_MspDeInit 0 */
    /* Peripheral clock disable */
    __HAL_RCC_ADC1_CLK_DISABLE();

    /**ADC1 GPIO Configuration
    PA0-WKUP     ------> ADC1_IN0
    PA1     ------> ADC1_IN1
    PA2     ------> ADC1_IN2
    PA3     ------> ADC1_IN3
    */
    HAL_GPIO_DeInit(GPIOA, GPIO_PIN_0|GPIO_PIN_1|GPIO_PIN_2|GPIO_PIN_3);

    /* ADC1 DMA DeInit */
    HAL_DMA_DeInit(adcHandle->DMA_Handle);

    /* ADC1 interrupt Deinit */
    HAL_NVIC_DisableIRQ(ADC1_2_IRQn);
  /* USER CODE BEGIN ADC1_MspDeInit 1 */

  /* USER CODE END ADC1_MspDeInit 1 */
  }
}


ADC_HandleTypeDef hadc1;
DMA_HandleTypeDef hdma_adc1;

/* ADC1 init function */
void MX_ADC1_Init(void)
{

  /* USER CODE BEGIN ADC1_Init 0 */

  /* USER CODE END ADC1_Init 0 */

  ADC_ChannelConfTypeDef sConfig = {0};

  /* USER CODE BEGIN ADC1_Init 1 */

  /* USER CODE END ADC1_Init 1 */

  /** Common config
  */
  hadc1.Instance = ADC1;
  hadc1.Init.ScanConvMode = ADC_SCAN_ENABLE;
  hadc1.Init.ContinuousConvMode = ENABLE;
  hadc1.Init.DiscontinuousConvMode = DISABLE;
  hadc1.Init.ExternalTrigConv = ADC_SOFTWARE_START;
  hadc1.Init.DataAlign = ADC_DATAALIGN_RIGHT;
  hadc1.Init.NbrOfConversion = 4;
  if (HAL_ADC_Init(&hadc1) != HAL_OK)
  {
    Error_Handler();
  }

  /** Configure Regular Channel
  */
  sConfig.Channel = ADC_CHANNEL_0;
  sConfig.Rank = ADC_REGULAR_RANK_1;
  sConfig.SamplingTime = ADC_SAMPLETIME_239CYCLES_5;
  if (HAL_ADC_ConfigChannel(&hadc1, &sConfig) != HAL_OK)
  {
    Error_Handler();
  }

  /** Configure Regular Channel
  */
  sConfig.Channel = ADC_CHANNEL_1;
  sConfig.Rank = ADC_REGULAR_RANK_2;
  if (HAL_ADC_ConfigChannel(&hadc1, &sConfig) != HAL_OK)
  {
    Error_Handler();
  }

  /** Configure Regular Channel
  */
  sConfig.Channel = ADC_CHANNEL_2;
  sConfig.Rank = ADC_REGULAR_RANK_3;
  if (HAL_ADC_ConfigChannel(&hadc1, &sConfig) != HAL_OK)
  {
    Error_Handler();
  }

  /** Configure Regular Channel
  */
  sConfig.Channel = ADC_CHANNEL_3;
  sConfig.Rank = ADC_REGULAR_RANK_4;
  if (HAL_ADC_ConfigChannel(&hadc1, &sConfig) != HAL_OK)
  {
    Error_Handler();
  }
  /* USER CODE BEGIN ADC1_Init 2 */

  /* USER CODE END ADC1_Init 2 */

}

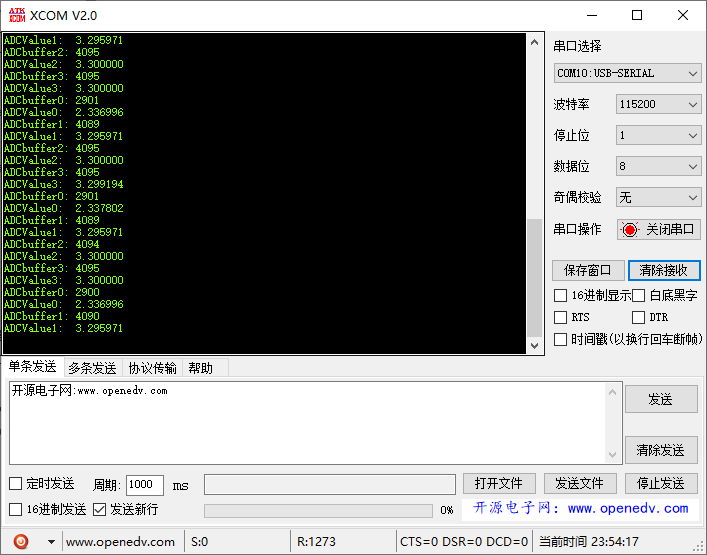

5.打印出来的信息
