潦草小狗-----语音固件下载

项目地址: GitHub | Gitee

潦草小狗RY-DOG V2.0

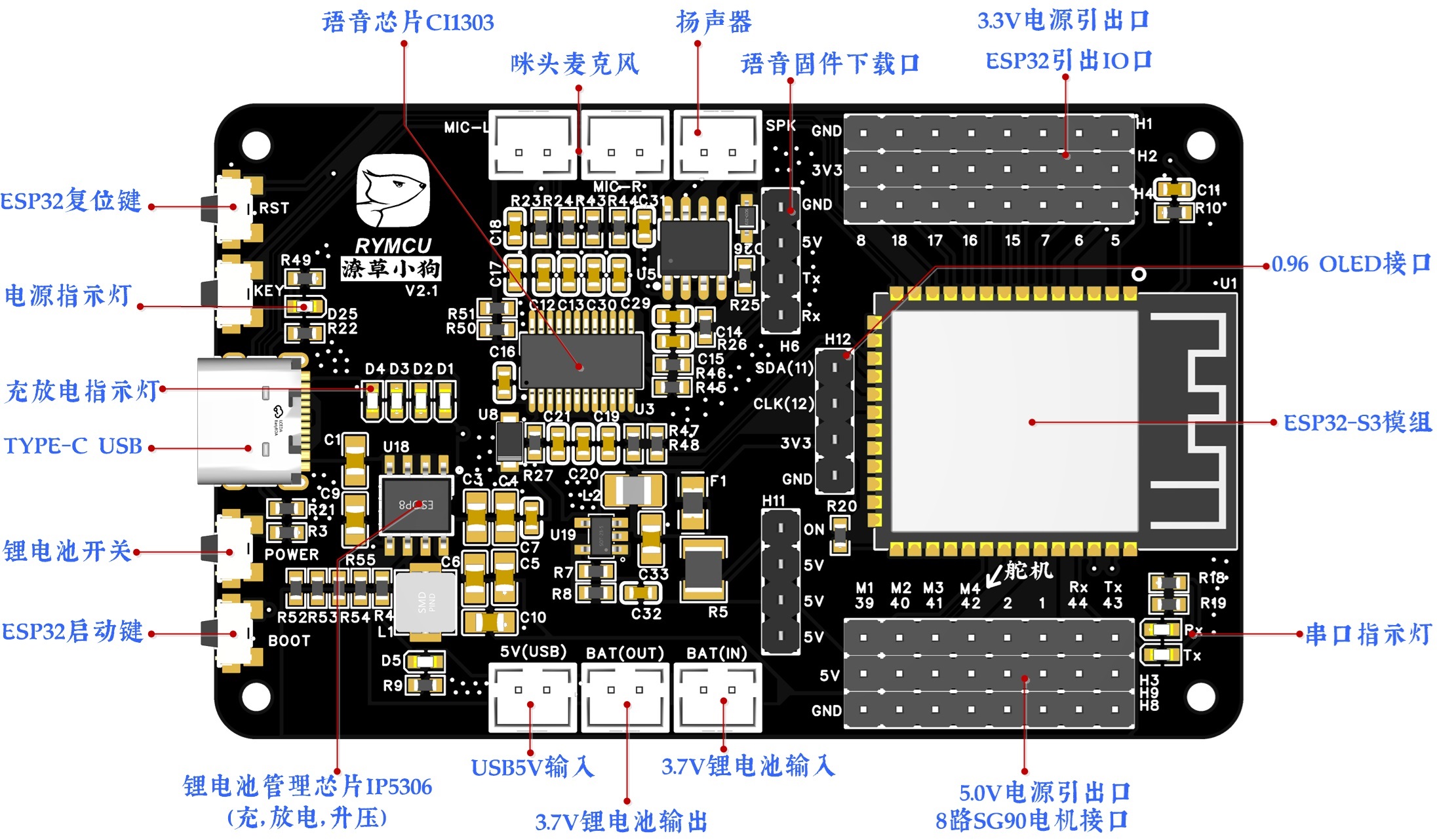

潦草小狗RY-DOG为 RYMCU 社区开发的语音控制桌面小狗摆件模块，同时作为语音及 ESP32 开发板。板载语音模块 CI1303 和 ESP32-S3 模组，两者之间通过串口进行通信。语音模组收到咪头语音指令后转换为相应的串口数据发送给 ESP32-S3 模组，同时通过喇叭进行播报。ESP32-S3模组接收到相应指令后运行相关程序。因此，需要分别给语音模组和ESP32-S3开发相应的固件。 语音模块 CI1303 可在启英泰伦官网定制，并生成固件。ESP32-S3 固件通过乐鑫官方IDE或者 VSCODE+platformIO 进行开发。潦草小狗还板载单节 3.7V 锂电池管理模块，采用 IP5306 方案，可实现最大 2.1A 充电，可将 3.7V 锂电池电压升压至 5V，最大 2.4A 放电电流，可用于驱动 SG90 电机，开发板引出 8 路 SG90 电机接口。

语音固件下载

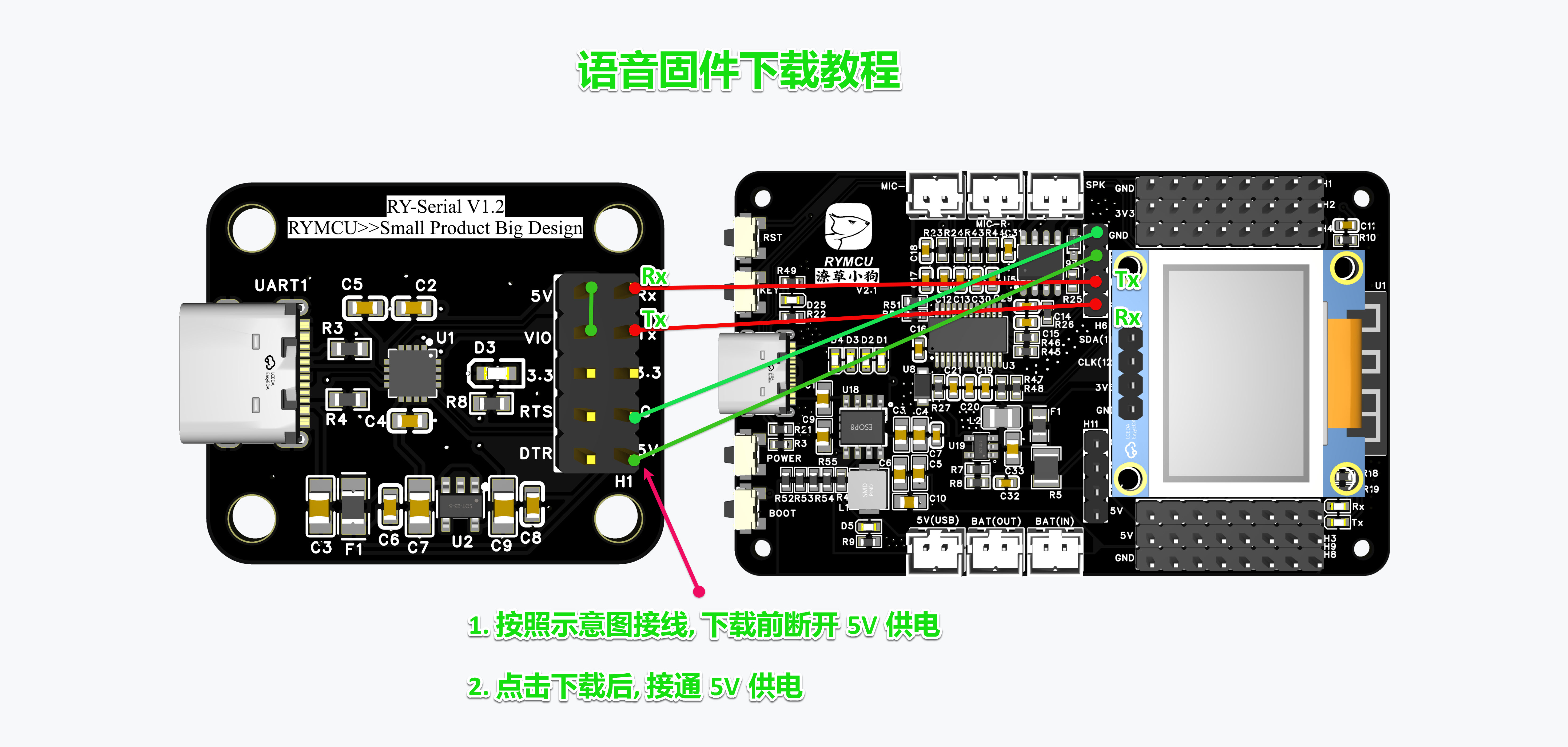

语音固件采用串口方式进行下载，需配套 USB 转串口模块，开发板预留下载接口。串口模块与开发板连接方式如下：

graph TB
    subgraph 下载器  *******  开发板
    5Va[5V]-->5Vb[5V]
    Rxa[Rx]-->Txb[Tx]
    Txa[Tx]-->Rxb[Rx]
    GNDa[GND]-->GNDb[GND]
    end

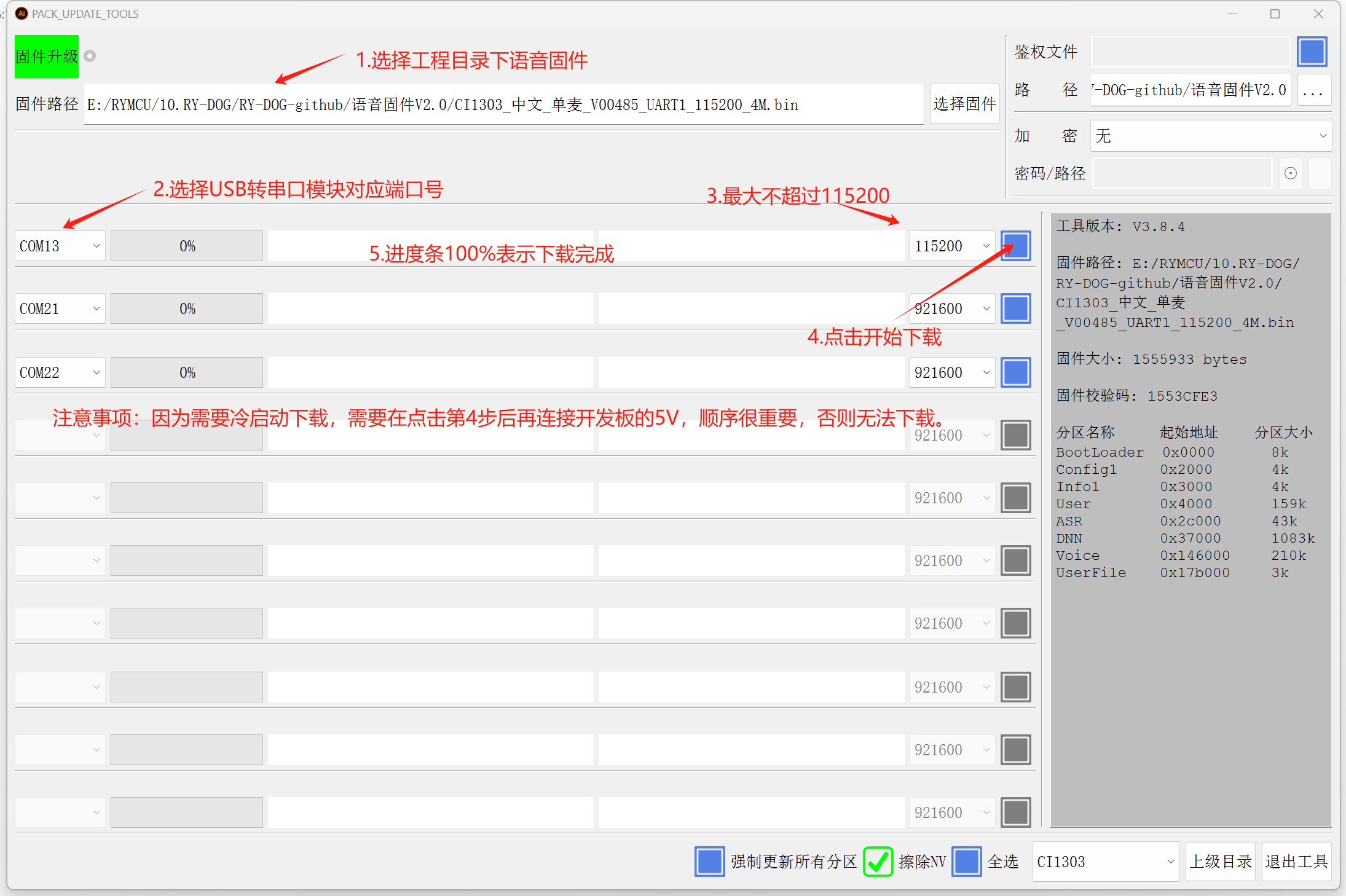

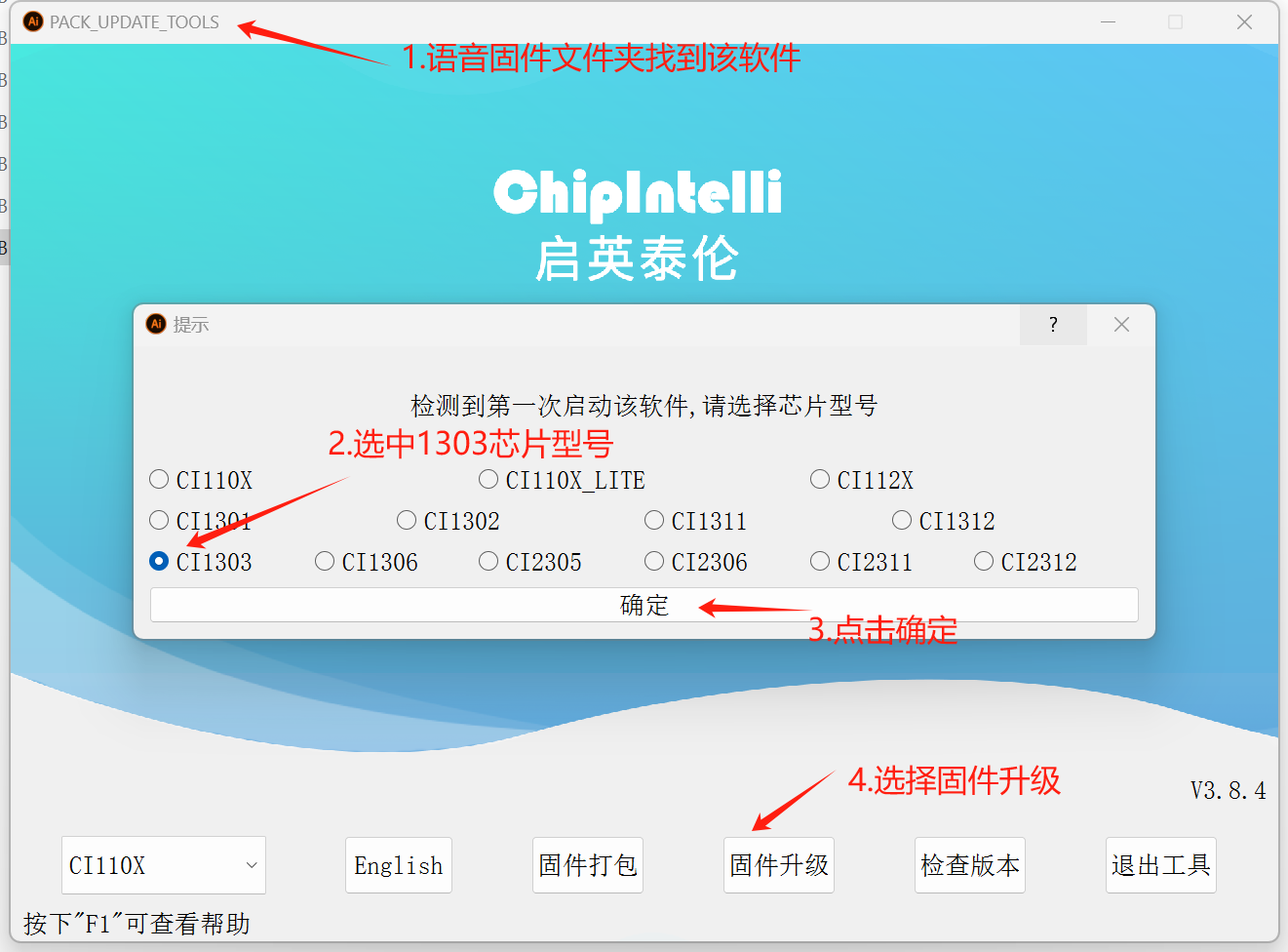

官方下载工具使用如下：

语音固件定制官方启英泰伦官网

ESP32 固件下载

通过板载 USB type-C 接口进行固件更新，第一次下载可能会出现 USB 串口识别异常，只需先按住开发板右下角 BOOT 按键不放，再按一下RST按键，让 ESP32 进入下载模式即可。
