Nebula Pi 开发板评测报告（九）——LCD1602模块功能测试

#include "reg52.h"

#define LCD_DB  P2              //宏定义P0口
sbit RW = P3^5;
sbit RS = P3^6;
sbit E  =   P3^4;                       //位定义LCD1602的RW、RS和E端口

void delay(unsigned int i);
void LCD_WriteCom(unsigned char com);
void LCD_WriteData(unsigned char dat);
void LCD_Init(void);
void LCD_WriteString(unsigned int x,unsigned int y,unsigned char *p);

void delay(unsigned int i)  //延时程序
{
    while(i--);
}

void LCD_WriteCom(unsigned char com)    //写入命令
{
    LCD_DB = com;                   //待传送代码放入P0口

    delay(100);                     //延时，等待数据稳定
    RS = 0;                             //选择发送命令
    RW = 0;                             //选择写入
    E = 1;                              //写入时序
    delay(100);                     //下降沿保持时间
    E = 0;
}

void LCD_WriteData(unsigned char dat)       //写入数据
{
    LCD_DB = dat;                   //待传送代码放入P0口

    delay(100);                     //延时，等待数据稳定
    RS = 1;                             //选择输入数据
    RW = 0;                             //选择写入
    E = 1;                              //写入时序
    delay(100);                     //下降沿保持时间
    E = 0;
}

void LCD_Init(void)         //LCD初始化子程序
{
    LCD_WriteCom(0x38);     //功能设定，设置双行显示，8位数据总线DB0~DB7，5X7点阵/字符
    LCD_WriteCom(0x0c);     //显示开关设定，开显示，不显示光标
    LCD_WriteCom(0x06);     //进入模式设定，写一个数据后光标向右移动，显示屏不移动
    LCD_WriteCom(0x01);     //清屏，清空DDRAM的内容
}

/*显示字符串函数，x为行数：1~2，y为列数：1~16，*p是要显示的字符串指针*/
void LCD_WriteString(unsigned int x,unsigned int y,unsigned char *p)
{
     x--;
    y--;
    while(*p != '\0')                         //如果没显示到字符串结尾时，就进入循环
    {
        if(x==0)                                 //在第一行显示
        {
            y|=0x80;
            LCD_WriteCom(y);  //将需要显示的列数位置与0x80相与，得到在该行下的具体位置
            LCD_WriteData(*p); //显示p中的字符
            y++;                        //显示完一个字符后，列数+1
            p++;                       //指针地址+1，显示下一个字符
        }
        if(x==1)                                //在第二行显示
        {
            y|=0xc0;
            LCD_WriteCom(y); //将需要显示的列数位置与0xc0相与，得到在该行下的具体位置
            LCD_WriteData(*p); //显示p中的字符
            y++;                        //显示完一个字符后，列数+1
            p++;                       //指针地址+1，显示下一个字符
        }
    }
}

void main(void)
{
    LCD_Init();
    while(1)
    {

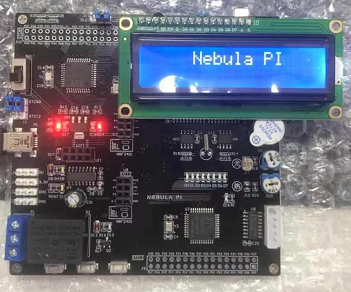

        LCD_WriteString(1,5,"Nebula PI");  //在第一行第五列开始显示字符串
    }
}
